測定用器具
第29回 午後40問図の MD で電圧計の表示値が 150 mV を示した。漏れ電流値[nA]はどれか。
2.75
3.150
4.300
5.500
1.✕15
2.✕75
3.◯漏れ電流＝電圧計表示値÷測定用器具(MD)の抵抗で求められ、150mVから150nA→正解
4.✕300
5.✕500
正解3
第30回 午後43問
図の四端子法によって被測定線 R の抵抗を測定した。電流計の指針が 0.25 A、内部抵抗 1 MΩ の電圧計の指針が 0.05 V であった。被測定線 R の抵抗値[Ω]はどれか。ただし、r1〜r4 は測定リードの抵抗および接続部の接触抵抗である。
2.0.2
3.0.3
4.0.4
5.0.5
1.✕0.1
2.◯四端子法ではリード・接触抵抗の影響を受けず、R＝V/I＝0.05÷0.25＝0.2Ω→正解
3.✕0.3
4.✕0.4
5.✕0.5
正解2
第31回 午前42問

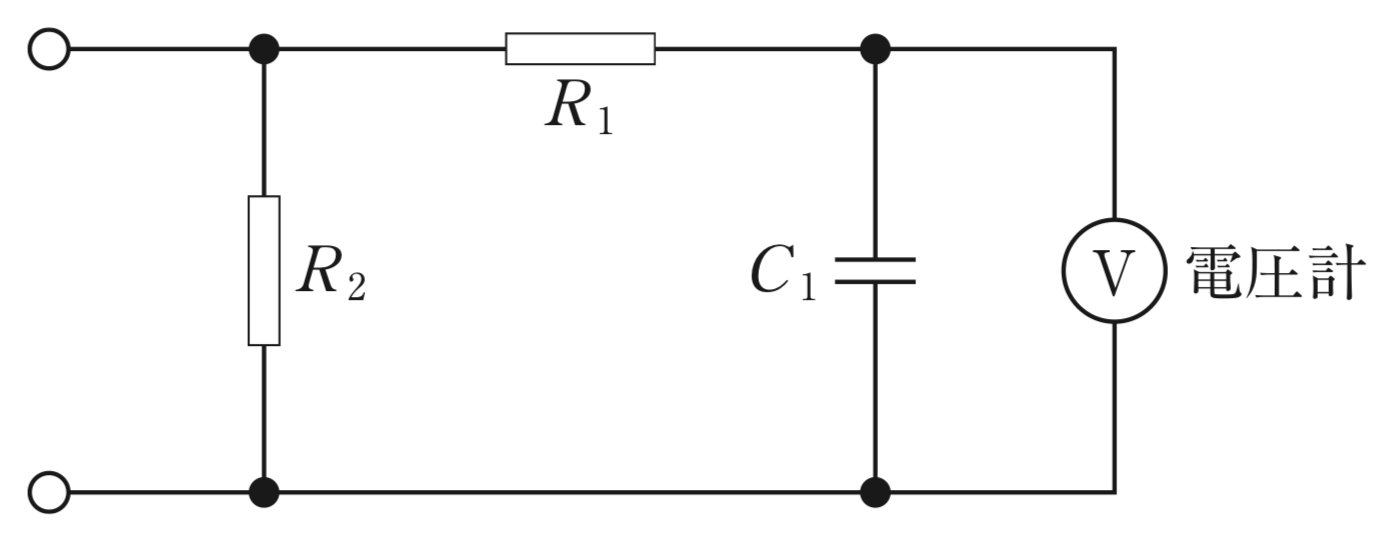

JIS T 0601−1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。
b.R1 と C1 で遮断周波数 1 kHz の低域通過フィルタを構成している。
c.10 kHz、1 mA の漏れ電流は 0.1 mA と評価される。
d.電圧計で 1 V と測定された場合、漏れ電流値は 1 mA とする。
e.R2 は 10 kΩ である。
1.a、b、c 2.a、b、e 3.a、d、e 4.b、c、d 5.c、d、e
a✕電圧計Vの入力抵抗は1MΩで、100kΩではない
b◯R1とC1で遮断周波数1kHzの低域通過フィルタを構成している
c◯周波数特性により10kHz・1mAの漏れ電流は約0.1mAと評価される
d◯MDは1kΩなので電圧計で1Vのとき漏れ電流は1mA
e✕R2は10kΩではない
正解4
第31回 午後40問
定格 10 A の医療機器の着脱可能な保護接地線のインピーダンスを JIS T 0601−1 に基づいた電圧降下法で測定した。インピーダンスが許容値内であるときの電圧降下[V]の上限はどれか。
1.1.0
2.1.5
3.2.0
4.2.5
5.3.0
1.✕1.0
2.✕1.5
3.✕2.0
4.◯着脱可能な保護接地線のインピーダンス許容値は0.1Ω、測定電流25Aより電圧降下＝25×0.1＝2.5V→正解
5.✕3.0
正解4
第32回 午前43問
クランプ型電流計を用いて医療機器に供給される電源電流の測定を行うとき、図のクランプ部分に挟むのはどれか。
2.機能接地線
3.2 本の電源導線
4.2 本の電源導線と保護接地線
5.2 本の電源導線のいずれか 1 本
1.✕保護接地線
2.✕機能接地線
3.✕2本の電源導線（両方挟むと電流が相殺され電源電流を測定できない）
4.✕2本の電源導線と保護接地線
5.◯電源電流は2本の電源導線のいずれか1本を挟んで測定する→正解
正解5
第33回 午後39問
図の漏れ電流測定用電源ボックスでスイッチ S2 の用途はどれか。
2.電源導線の 1 本の断線の模擬
3.保護接地線の断線の模擬
4.追加保護接地線の断線の模擬
5.患者誘導コードの切り替え
1.✕電源極性の切り替え
2.◯S2は電源導線1本の断線を模擬する（単一故障状態の設定）→正解
3.✕保護接地線の断線の模擬
4.✕追加保護接地線の断線の模擬
5.✕患者誘導コードの切り替え
正解2
——————————
