IVUS(血管内超音波)は、細いカテーテルの先から超音波を出して、冠動脈を内側から輪切りにして見る検査です。造影(血管撮影)では血管の「影」しか見えませんが、IVUSでは血管の大きさ(外弾性板が見える範囲で、EEMを基準にした血管面積)、プラークの量と分布、石灰化、ステントの広がり方まで分かります。PCIでステントの大きさや長さを決め、きれいに入ったかを確かめるために使います。
IVUS・OCT の記事(読む順)
①しくみを知る:IVUSとは(このページ)/OCTとは
②数値を測る:IVUSの計測/OCTガイドPCI
③所見を読む:IVUSで見る所見/OCTで見る所見/NIRS-IVUS(脂質を見る)
④場面別に使う:左主幹部のIVUS/石灰化のデバイス選び

早見表(このページの要点)

項目ポイント
何をする?カテーテルの先の超音波で、冠動脈の断面を見る
わかること血管の太さ(外弾性板)、内腔の広さ、プラークの量・分布、石灰化、ステントの広がり・圧着、解離
使うタイミングPCIの前(サイズ決め・前処置の判断)と、ステントを入れたあと(仕上がりの確認)
OCTとの違いIVUSは深くまで見える。OCTは解像度が高いが、血液を除くフラッシュが必要で浅い
ガイドライン左主幹部・分岐部・長い病変などの複雑な病変では、IVUSかOCTでのガイドが推奨(2024年ESC)
注意狭い病変に無理に押し込まない。石灰化の裏側は影になって見えない

IVUSのしくみ

IVUSのしくみ:カテーテル先端の素子から血管の輪切りの面に超音波を出し、内腔・プラーク・中膜・外膜の断面像を得る(オリジナルの模式図)
IVUSのしくみ(模式図)。超音波は血管の軸に垂直な輪切りの面に出るので、断面像が得られます
カテーテルの先にある小さな素子から超音波を出し、はね返ってきた音で画像を作ります。超音波は血管の軸に垂直な面に出るので、血管を輪切りにした断面が見えます。カテーテルをゆっくり引き抜きながら(プルバック)記録すると、病変の長さも測れます。

断面像の読み方

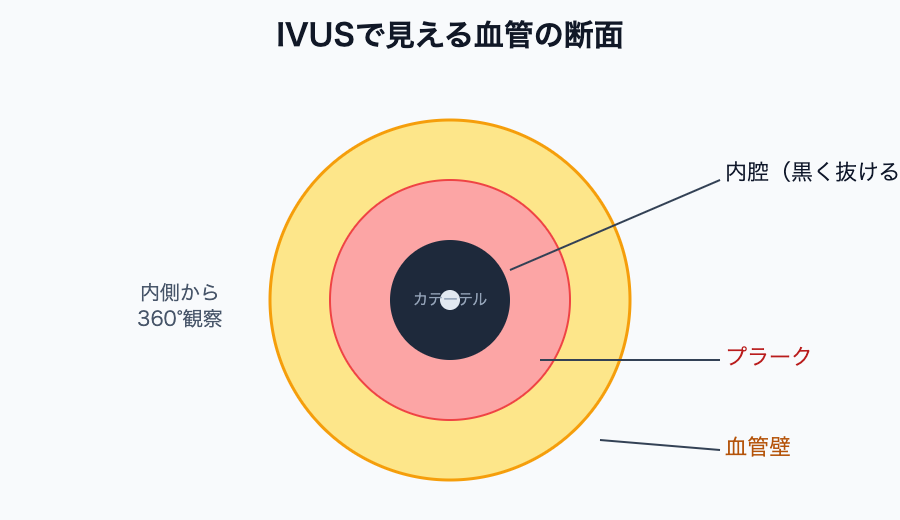

IVUSで見える血管の断面(内腔・プラーク・血管壁)
中心から外へ向かって、次の順に並んでいます。
場所見え方ポイント
カテーテル小さな輪(断面の中心にあるとは限らない)ここから超音波が出ている
内腔黒っぽい(血液)血液が流れる空間。ここが狭いと狭窄
プラーク内腔と中膜のあいだの灰色の部分量(プラーク面積率)と、どちら側に偏っているかを見る
石灰化とても白く光り、その外側が黒い影になる角度(何度ぶん)と長さを見る。裏側は見えない
中膜暗い細い帯内膜・プラークの外側に見える層
外弾性板(EEM)中膜の外側の境界EEMで囲まれた面積を、血管の大きさやプラーク面積率の評価に使う。EEMがはっきり見える部分では、ステントのサイズ決めの参考になる
外膜外側の白っぽい層—
プラーク面積率=(外弾性板の内側の面積 − 内腔の面積)÷ 外弾性板の内側の面積。ステントの端をどこに置くかの目安に使います。 厚い石灰化や大きなプラークで外弾性板が見えないときは、血管の本当の太さを正確に測れません。その場合は、見えている範囲や前後の正常部分の値を参考にサイズを決めます。 さらに詳しく:数値の測り方はIVUSの計測のしかた、プラークの性質・血栓・解離などの見え方はIVUSで見る所見で解説しています。

PCI前・ステント留置後に見るもの

タイミング見るもの何に使う?
PCIの前血管の太さ(外弾性板)、内腔の広さ、病変の長さステントの直径と長さを決める
PCIの前石灰化の角度・長さ、石灰化結節(calcified nodule:内腔へこぶ状に突き出た石灰化)そのまま広がるか、石灰化修飾(ロータブレーター、スコアリング/カッティングバルーン、IVLなど)が必要かを判断
PCIの前ステントの端を置く場所のプラーク量プラーク量が比較的少ない場所を、ステントの端を置く場所(ランディングゾーン)として検討する
入れたあとステントの一番狭いところの面積(MSA)広がりが足りているか(拡張不足がないか)
入れたあとステントと血管壁のすき間圧着不良がないか
入れたあとステントの端の解離、血腫追加の処置が必要か

ULTIMATE試験で使われたステント最適化基準

ULTIMATE試験では、次の3条件すべてを満たした場合を、試験上の「最適なIVUSガイドPCI」と定義しました(原著:J Am Coll Cardiol 2018)。
  • ステント内の最小内腔面積が5.0mm²を超える、または遠位参照部の最小内腔面積の90%以上
  • ステントの端から5mmのところのプラーク面積率が50%未満
  • ステントの端に、中膜まで届く長さ3mmを超える解離がない
これは試験で使われた定義で、すべての病変に当てはまる合格ラインではありません。左主幹部など、血管の大きさによって目標の面積は変わります。

石灰化の評価(IVUSカルシウムスコア)

石灰化が強いとステントが広がりにくくなります。強い石灰化(最大の表在性石灰化が270度を超える病変)を対象に、次の4つに当てはまるごとに1点を足すスコアが提案されています(石灰化の画像評価のレビュー、原著:Circ Cardiovasc Interv 2021)。
項目1点になる条件
表面の石灰化の角度と長さ270度を超え、長さ5mmを超える
全周の石灰化360度ぐるりと石灰化
石灰化の結節こぶ状に飛び出た石灰化
血管の太さ外弾性板の径が3.5mm未満
点数が高いほどステントの拡張不足が起こりやすく、2点以上では、病変の形やデバイスが通るかどうかも踏まえて、石灰化修飾(ロータブレーター、スコアリング/カッティングバルーン、IVLなど)を検討します。すべてのPCIに使う一般的な基準ではなく、高度石灰化病変で拡張不足を予測するために提案された指標です。デバイスの選び方は石灰化病変の治療デバイスの選び方で解説しています。

画像の見え方のクセ(アーチファクト)

  • 音響陰影:石灰化は超音波を跳ね返すので、その外側が黒い影になり見えない
  • リングダウン:カテーテルのすぐ周りに出る白い輪。そこに近いものが見えにくい(カテーテルのすぐ近くに出る強い反射。程度は機種によって違う)
  • NURD(回転むら):機械走査式で、回転が均一でないと画像の一部がゆがむ。カテーテルが曲がりや狭い所でこすれると起こる
  • ガイドワイヤーの影:ワイヤーの後ろが扇形に黒く抜ける
  • 血液のざらつき:周波数が高いと血液が白くざらついて見え、内腔の境目が分かりにくいことがある

造影・OCTとの違い

造影(アンギオ)IVUSOCT
使うものX線と造影剤超音波近赤外光
見えるもの内腔の影(シルエット)血管の断面。深い所まで(外弾性板も)血管の断面。とても細かい(ステントの網目、解離、プラーク表面の薄い線維性被膜)
弱いところ血管壁の中や血管そのものの大きさは分からない解像度はOCTより低い。石灰化の裏は影深い所は見えにくい。血液を除くために造影剤などでフラッシュが必要
向いている場面全体の形を見る血管径の測定、左主幹部、造影剤を減らしたいとき細かい観察、石灰化の厚みの評価

IVUSの種類(機械走査式と電子走査式)

機械走査式電子走査式
しくみ先端の1つの素子が高速で回転して全周を見る先端に輪のように並んだたくさんの素子を電子的に切り替える
よいところ周波数が高めで、画像がきれいなものが多い回転しないので回転むら(NURD)がない。準備が簡単
気をつけること使う前に中を生理食塩液で満たして空気を抜く。曲がった所で回転むらカテーテルのすぐ周りが見えにくいことがある(リングダウン。機種による)
周波数や画質は機種によって違います。
IVUSの機械走査式と電子走査式:どちらも超音波はカテーテルの軸に垂直な面に出る。機械式は1つの素子が回転、電子式は輪のように並んだ素子を切り替える(オリジナルの模式図)
機械走査式と電子走査式(模式図)。どちらも超音波はカテーテルの軸に垂直な輪切りの面に360度出る

IVUSを使う意味(エビデンスとガイドライン)

  • ULTIMATE試験(2018年):1,448人を、IVUSで仕上げを確かめるPCIと造影だけのPCIに分けた試験。12か月の標的血管不全(心臓死、標的血管の心筋梗塞、標的血管の再血行再建を合わせたもの)は2.9%と5.4%で、IVUSのほうが少なかった(原著)
  • 2024年 ESC 慢性冠症候群ガイドライン:左主幹部、本当の分岐部、長い病変など解剖学的に複雑な病変のPCIでは、IVUSまたはOCTでのガイドが推奨されています(Eur Heart J 2024、要約)

安全に使うための注意

  • 狭い病変や強く曲がった所に、無理に押し込まない(引っかかる・血流を止める原因になる)
  • 起こりうること:冠攣縮、冠動脈の解離・穿孔、カテーテルが抜けにくくなる(嵌頓)、血流が一時的に落ちることによる虚血(胸の痛み・心電図変化)
  • 冠攣縮の予防・解除は、医師の判断と施設の手順に従って冠拡張薬を使う
  • 引き抜くとき(プルバック)は、一定の速さで行うと長さを正しく測れる
  • 使い方や禁忌・注意は、使用する製品の添付文書に従う

よくある質問

IVUSでプラークの「やわらかさ」は分かる?

通常の白黒のIVUSだけでは、やわらかさや中身を正確に見分けるのは難しいです。分かるのは主に、プラークの量と分布、石灰化の有無と広がりです。

IVUSとOCTはどちらを使う?

深くまで見て血管の太さを測りたいときや、造影剤を減らしたいときはIVUS、細かい構造を見たいときはOCTが向いています。施設や病変によって使い分けます。

石灰化の厚みは分かる?

IVUSでは石灰化の外側が影になるため、厚みは測れません。厚みを見たいときはOCTが向いています。

メーカーの製品ページ

IVUSカテーテルや装置の形・仕様を見たいときは、メーカーの公式ページが参考になります(医療従事者向けページは、開くと確認画面が出ることがあります)。

参考・出典

・2024 ESC Guidelines for the management of chronic coronary syndromes(Eur Heart J 2024)
・ULTIMATE試験:Zhang J, et al. J Am Coll Cardiol 2018;72:3126–37(原著)
・Shin D, et al. Intracoronary Imaging for Calcium Modification(Interventional Cardiology 2025)
・IVUSカルシウムスコア原著:Zhang M, et al. Circ Cardiovasc Interv 2021;14:e010296.
数値や基準は標準的な目安で、機種や施設、病変によって異なります。
